消費性主機板目前競爭白熱化的結果,可以稍微淺分︰
通路裝機板 / 電競遊戲板 / 超頻專用板 .....等三塊
那麼第4個支線就是︰軍規高耐久系列

Gaming 電競主機板議題最為火熱,你不跟,你不做就等於輸一半





[開箱] 24/7裝甲軍規高耐久 ASUS SABERTOOTH Z170 MARK 1

在各家主機板廠牌忙著進入Gaming電競主機板戰國時代的同時,Gaming主機板的選擇性,可以說是琳瑯滿目,甚至可以說閉著眼睛點零件主機板報價單,號稱Gaming的主機板就佔了6成以上,沒有Gaming也要硬掛,不然賣相就是差,甚至已經到了過多的地步,如果沒有電競/超頻的需求

如果只想要求穩定高耐久/長保固年限的主機板需求,放眼望去業界消費性系列主機板,可以保證提供全時耐久24/7以及能通過極端溫度測試/防塵抗潮
華碩的TUF軍規系列目前為止依然是屬於領導地位的一方
且產品線展開算是比較完整
SABERTOOTH/ Gryphon / VANGUARD /TROOPER

ASUS TUF 製作過程影片簡介分享︰



SABERTOOTH 劍齒虎系列 Intel 系列
從X58→P67→X79→Z77→Z87→Z97→目前已經正式進入第7代
而在Z97時稍微變動推出沒有裝甲Mark 2以及限量白色版 Mark S
配合Z170平台的推出 TUF 首款為SABERTOOTH Z170 MARK 1

包裝風格依舊銜接先前的色系
一路走來始終如一








TUF 四大元素︰散熱裝甲/防彎全背板/熱敏雷達/防塵設計等





TUF系列主機板必備軟硬配件︰
第三方實驗室/免註冊就直接享有5年保固的保證卡
驅動光碟/說明書





裝機系配件︰排線/擋板/M.2螺絲/CPU安裝小工具





輔助散熱配件︰熱敏測溫線/系統輔助散熱風扇





防塵系配件︰PCI-e以及IO防塵蓋/塞





新加入的M.2轉PCI-e x4擴充卡

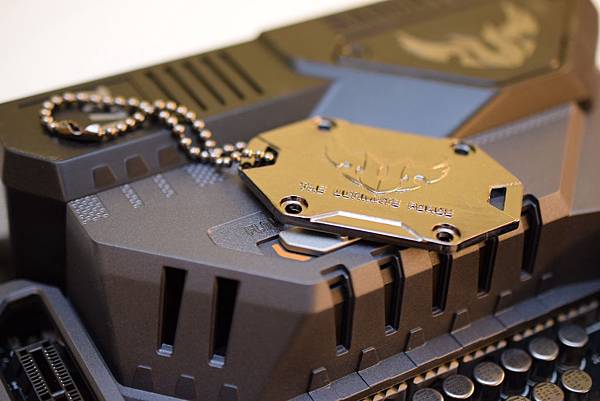

創意TUF銘板狗牌配件,從主機板中間打開卸下
配合附贈的鏈條→變身獨一無二的裝飾品









 Z170 MARK 1跟上一代的 Z97 MARK 1
散熱裝甲也有了改變,變得全光滑面的設計




提供8組SATA擴充兩組共用U.2




PCI-e 擴充槽 3.0 x16+x8+x4 + 3 x PCIe 3.0/2.0 x1





USB3.0 內接2組,取消平行設計








處理器供電8+4相,能應付24/7或者超頻的需求




搭配輔助風扇的風量控制開關








全板子提供高達9組PWM和1組水磊幫浦PWM
以及1組ASS輔助風扇接頭
對於需要擴充多風扇的環境,友善便利的設計







記憶體擴充 4 組目前可支援 16GBx4 DDR4-3000以上





防彎背板,用途防止板子安裝大型散熱器或相關配件時
長期使用下減低板子變形的風險




M.2 擴充槽隱藏在裝甲下





打開蓋子後即可將M.2 SSD進去,長度可達22110





在PCH散熱片本次導入了,更明顯的大區域除錯燈號
方便判讀,友善設計再+1





通電時,全部元件正常狀態下為全部恆亮橘燈





後IO區提供 USB2.0 x5 和 USB3.0 x2 USB 3.1 TypeA+C
DP+HDMI+Intel LAN 和 Realtek Lan
並且支援Dectective 2 免CPU可更新BIOS的方便技術





和上一代的 Z97 Mark S 白色限量版大合照比一比








測試配備參考︰
──────────────────
Intel Core i7 6700K
OCZ ARC100 SSD
SABERTOOTH Z170 MARK 1
KINGSTON HyperX FURY DDR4
Thermalright TRUE Spirit 90M
──────────────────

BIOS 介面︰

TUF 風 + UEFI 特效 8 組風扇資訊即時顯示








板載軟體

ASUS HyStream 可以讓行動裝置跟主機板連動串流





Turbo LAN 網路調教工具



AI Suite 3 4.5.jpg


AI Suite 3 監控/調教/一鍵優化/一鍵超頻




AI Suite 3 -01.jpg

AI Suite 3 -01-02.jpg

預設時脈基礎效能參考

CPUMark 99


CPUMark 99.jpg


CINEBENCH





PassMark 8



PassMArk 8.jpg


3DMark





AI Suite 3 一鍵自動超頻至4.5Ghz




CPUMark 99-4.5Ghz.jpg


Turbo LAN.jpg



──────────────────

TUF SABERTOOTH Z170 MARK 1 使用心得︰
媲美於ROG的TUF已經歷經市場多年的考驗
也有相對的愛好族群和口碑
也鮮少聽過TUF的抱怨RMA或維修等討論
敢打24/7對品質已經有相對嚴格的要求和把握

至於售價 SABERTOOTH 系列向來不算便宜
也因為裝甲和配件等成本因素
目前 SABERTOOTH Z170 MARK 1 市場售價大約9K
不過比起高貴的Gaming豪華系列走實用低調穩定的TUF
但對於能接受的愛好群來說,沒有到破萬都口袋其實還是能負荷

只是現在最令組機負擔上升的仍舊是台幣貶值
Intel處理器調漲以及K版入手稍微困難

希望後續能夠推出更售價更親民

搭配沒有裝甲版本的 SABERTOOTH Z17 MARK 2 版本
